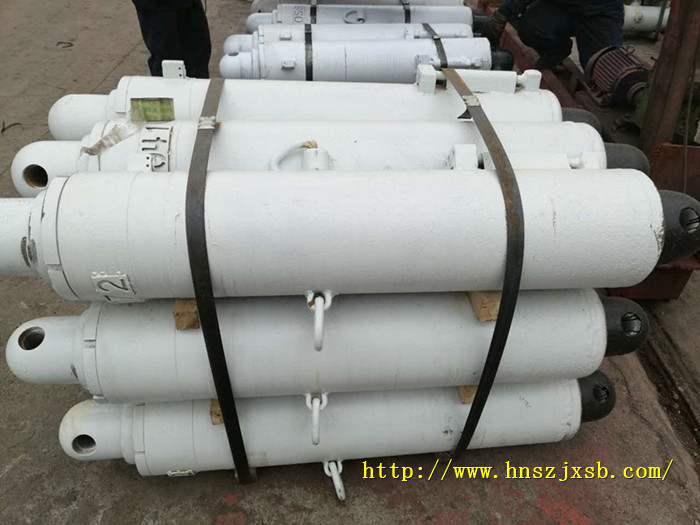

缸體一端為缸口，另一端為焊有凸球面的缸底。缸體上焊有可與操縱閥相連的下腔接頭座和上腔接頭座。在組裝支架時，缸底與支架的底座柱窩相連接?；钪芍^、柱管、柱塞三體焊接而成，可在缸體中上下運動。柱頭上部為凸球面，在組裝支架時，柱頭與頂梁柱窩相連接。柱體表面為先鍍錫青銅再鍍硬鉻的雙層復合鍍層，以防止磨損和銹蝕。柱塞上裝有兩件樹脂夾織物導向環，以減少柱塞與缸壁的磨損，提高滑動功能。在兩件導向環之間裝有聚氨酯活塞密封，組成缸體的下腔密封。導向套是活柱在往復運動時起導向作用的部件，導向套內表面上裝有兩件樹脂夾織物導向環 和聚氨酯桿密封，形成活柱運動時的導向和密封，導向套外表面裝有聚氨酯靜密封，形成與缸體的密封?？ōh、擋套、擋圈共同組成導向套與缸體的連接。防塵圈和形密封圈組成導向套的內、外表面防塵作用。
更多油缸資訊，關注雙志煤機官網。如需采購液壓支架配件、自移機尾配件等聯系：0371-66127466,13937158733
