一、刮板輸送機結構組成

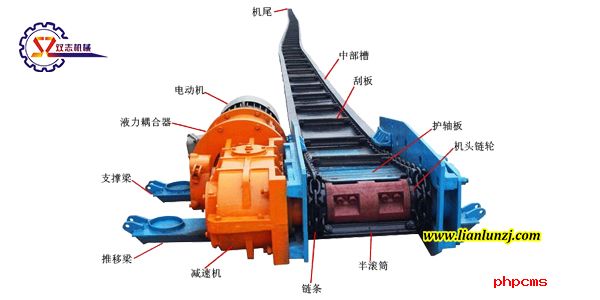

工作面刮板輸送機，主要是由機頭部、中間部和機尾部等三個部分組成。機頭部由機頭架、電動機、液力偶合器、減速器及鏈輪組件，撥鏈器，舌板（護軸板）等件組成。中部由過渡槽、中部槽、鏈條和刮板、E型螺栓、啞鈴銷等件組成。機尾部是機頭架、鏈輪組件，撥鏈器，舌板（護軸板）等。

二、刮板輸送機工作原理

1、刮板固定在鏈條上組成刮板鏈，在中部槽內作滑移運動，作為牽引構件。

2、敞開的溜槽，作為煤炭、矸石或物料等的承受件，承載刮板鏈及物料在其中輸送。

3、當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。

4、刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。

5、可用于水平運輸，亦可用于傾斜運輸。沿傾斜向上運輸時，煤層傾角不得超過25°，向下運輸時，傾角不得超過20°，當煤層傾角較大時，應安裝防滑裝置?？蓮澢伟遢斔蜋C允許在水平和垂直方向作2°～4°的彎曲。
